Zakład produkcji w Nowym Sączu
Są takie obiekty, w których prace trwają 24h/dobę. Nie ma możliwości przerwania prac z uwagi na duże koszty przestoju, zatrzymania i wznowienia prac - zakład produkcji wyrobów węglowych i grafitowych w Nowym Sączu. To był jeden z takich obiektów, gdzie skanowanie przebiegało w trakcie jednej ze zmian. Przed przystąpieniem do prac odbyłam obowiązkowe szkolenie BHP.
Zakres skaningu laserowego 3D:
► Skanowanie 3D dwóch wysokich elewacji i komina

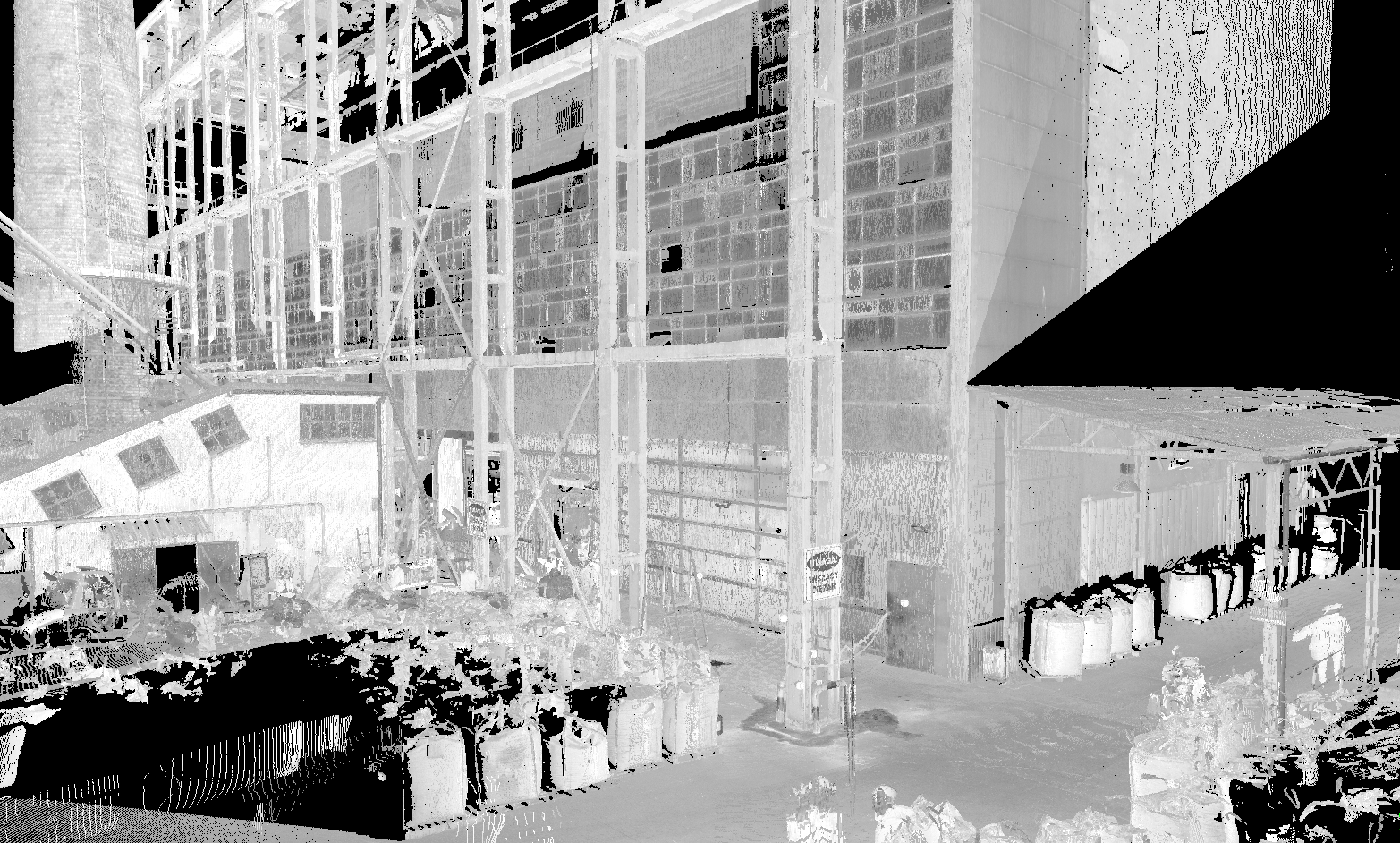

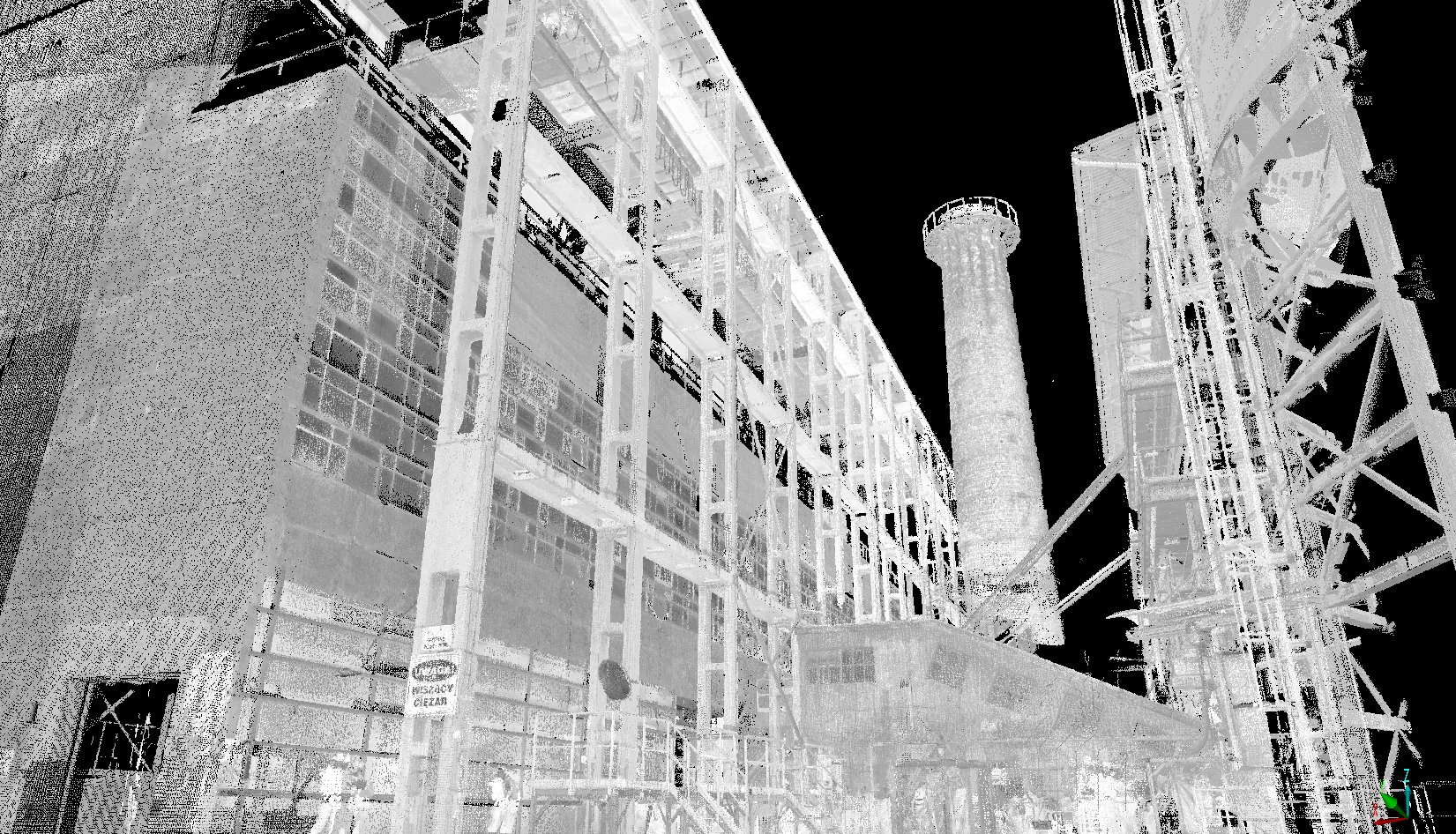

Biuro projektowe INTERSTEEL sp. z o.o. zleciło wykonanie skanowania laserowego 3D elewacji dwóch sąsiednich obiektów. Z uwagi na wysokie konstrukcje wykorzystanie cyfrowej inwentaryzacji było najlepszym możliwym rozwiązaniem w obecnych czasach. Skaner bez problemu poradził sobie z pobraniem informacji o geometrii aż na wysokości 60 metrów. Po co skanowanie istniejącej konstrukcji dla biura konstrukcyjnego? Otóż uzyskana chmura punktów pozwoliła na odtworzenie rzeczywistej geometrii konstrukcji z uwzględnieniem odchyłek pionowych oraz poziomych. Te dane wprowadzane zostały do programu obliczeniowego i uległy dalszej analizie statyczno-wytrzymałościowej. Konstruktorzy po weryfikacji nośności elementów konstrukcyjnych mogli podjąć ewentualne prace wymagające wzmocnienia wieloletniej konstrukcji podsuwnicowej.
Oprócz analizy konstrukcyjnej uzyskano informacje dotyczące przebiegu instalacji pomiędzy tymi dwoma sąsiednimi budynkami. Ta chmura punktów pozwoli na modyfikacje i stworzenie nowych linii instalacyjnych i technologicznych.
Bibliografia:
1. Wszystkie zdjęcia pochodzą z prywatnego archiwum prywatnego firmy Skaneo.
Galeria
