Budynek wielorodzinny w Krakowie
„Moje Mydlniki” to inwestycja z 2 budynkami trzykondygnacyjnymi oraz podziemnym garażem. W ramach współpracy sporządzono dokumentację cyfrową. Jej celem była archiwizacja, inwentaryzacja powykonawcza instalacji i analiza odchyłek pionowych.
W 2021 roku Deweloper WBP Management sp. z o.o. sp. k. rozpoczął inwestycję „Moje Mydlniki” w Krakowie w dzielnicy Bronowice. Inwestycja ta obejmuje 2 budynki trzykondygnacyjne oraz podziemny garaż.
Zastosowanie skanowania laserowego 3D:
► Archiwizacja - inwentaryzacja instalacji wewnętrznych 2 budynków,
► Inwentaryzacja mieszkania w celu stworzenia projektów wykończeniowych,
► Analiza pionowych odchyłek budynków.
Na życzenie Dewelopera sporządzono dokumentację cyfrową. Jej celem była przede wszystkim archiwizacja ale też inwentaryzacja instalacji przed wykonaniem tynków i wylewek. Często po kilku latach gdy rozważamy remont lub zmianę aranżacji mieszkania zastanawiamy się którędy została przeprowadzona instalacja. Dzięki skaningowi, zarówno Deweloper jak i przyszli mieszkańcy, w razie potrzeby będą mieli możliwość wglądu do cyfrowej dokumentacji. Pozwoli to zaoszczędzić czas na szukanie „ścieżek” instalacji.
Po wykonaniu tynków w jednym z mieszkań sporządzono inwentaryzację cyfrową, którą wykorzystano do dalszych projektów wykończeniowych. Precyzyjna dokumentacja w formie cyfrowej pozwoliła wykonać projekt aranżacji łazienki, rozrys płytek ściennych i podłogowych wraz z fugami.
![Budynek wielorodzinny w Krakowie](/images/DZY5K-KRAKOW-MYDLNIKI-Budynek-wielorodzinny-z-garazem-podziemnym-ImgUrl1S1-Img.jpg)
Skan wykorzystano również do projektu salonu z aneksem kuchennym. Digitalizacja cyfrowa pozwoliła zminimalizować ilość wyjazdów do lokalu mieszkalnego w celu wykonania dodatkowych pomiarów lub ich powtórzenia.
![Budynek wielorodzinny w Krakowie](/images/U8F82-MYDLNIKI-Budynek-wielorodzinny-z-garazem-podziemnym-ImgUrl1S2-Img.jpg)

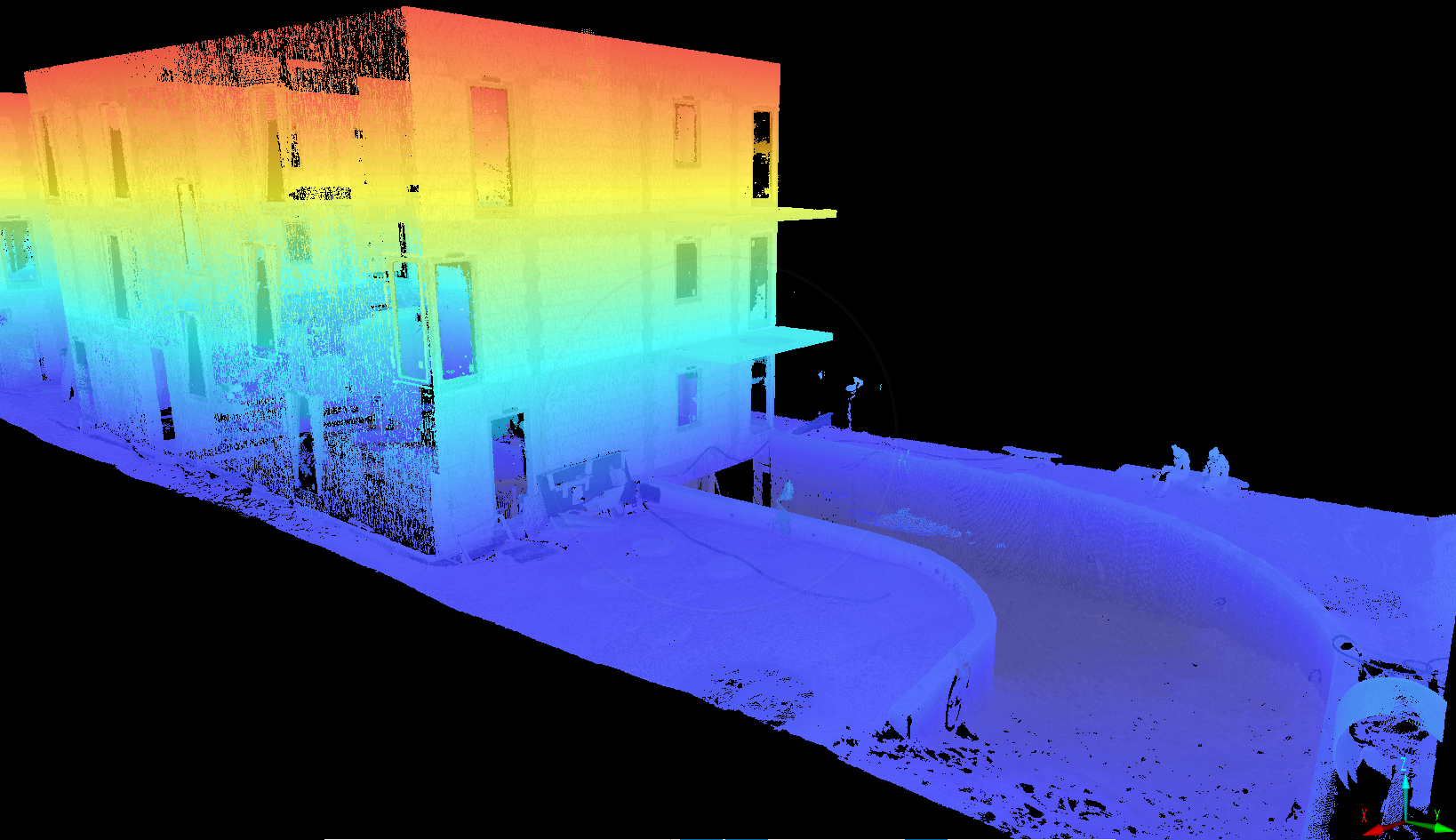

W ramach współpracy przeanalizowano również odchyłki pionowe w budynku przed wykonaniem elewacji. Wartość ta wyniosła +/- 10 cm. Dodatkowo zweryfikowano pionowy układ okien – była to ważna informacja z uwagi na 2 różne materiały elewacyjne gdzie liniami odcięcia były krawędzie ościeży okien.
Bibliografia:
1. Wszystkie zdjęcia pochodzą z prywatnego archiwum firmy Skaneo.
